XS圆形连接器

本系列产品主要适用于低压信号 连接，采用直插自锁结构，该产 品具有体积小、快速分离的特点。

主要技术性能

环境性能

—工作温度：－20℃～70℃

机械性能

—壳 体：铜合金 —接 触 件：铜合金

—镀 层：镍 —镀 层：金

—绝缘体：热塑性材料 —机械寿命：250次

电气性能

—接触电阻及额定电流

接触件规格（mm） 接触电阻（mΩ） 额定电流（A）

Φ0.8 ≤8 3

Φ1 ≤5 5

Φ1.5 ≤3 10

—额定电压、 耐电压及绝缘电阻

工作环境 额定电压（V） 耐电压（V） 绝缘电阻（mΩ）

常温常压 500 1500 ≥3000

湿 热 500 750 ≥100

高 温 500 ---- ≥500

低气压条件4.39kpa 250 350 ----

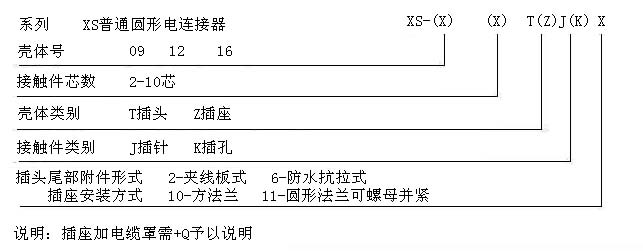

标志、代号及意义
